A LED csíkok fényerőszabályozása a fali kapcsolóval

Kezdőlap > Blog > Tanácsok és tippek > A LED csíkok fényerőszabályozása a fali kapcsolóval

Ez a cikk tanácsot és segítséget nyújt a fali kapcsoló (például ABB és Schneider) és a LED-csíkok dimmelésére szolgáló LED-csíkok csatlakoztatásához.

0-10V VEZÉRLŐJELLEL ELLÁTOTT FÉNYERŐSZABÁLYZÓVAL VAGY PROTOKOLLAL

A DimLED fényerő-szabályozó kapcsoló tápegységgel kell táplálni (12-24V), vegye figyelembe a fényerőszabályozó maximális áramterhelését, amely 8A. Több méter LED szalag használata esetén javasoljuk, hogy csatlakoztasson egy erősítőt is. A DALI szabványú dimmerek biztosítják a transzformátorok és dimmerek közötti átjárhatóságot, csak a gyakran használt 1-10V-os analóg dimmer interfészhez.

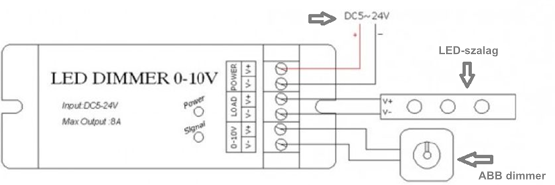

Kép: Vezetékek 0-10V-os dimmerrel. A DALI-szabvánnyal rendelkező dimmer bekötése hasonló.



GOMBNYOMÁSSAL TÖRTÉNŐ FÉNYERŐSZABÁLYOZÁS

A gombot közvetlenül a vevőegységhez csatlakoztatva

A gombot (például az ABB-től és a Schneidertől) kábelek segítségével közvetlenül a vevőegységhez csatlakoztatják.

Kép: A gomb közvetlen csatlakoztatása a dimLED vevőhöz

A dimLED vezérlő használata a dimLED vevővel a gomb alatt (vezeték nélküli fényerőszabályozás).

Párosítsa a gomb alatti rádiófrekvenciás vezérlőt a dimLED vevővel (a vevőhöz mellékelt utasításoknak megfelelően), amelyhez a LED-csíkokat csatlakoztatja. Mivel mindkét komponens rádiófrekvenciával működik, a vevőkészülék elrejthető például gipszkarton mögé. A vevőt 12-24V-os kapcsolóüzemű tápegységgel kell táplálni (a LED-csíkok feszültségétől függően), és a maximális áramterhelése 8A.

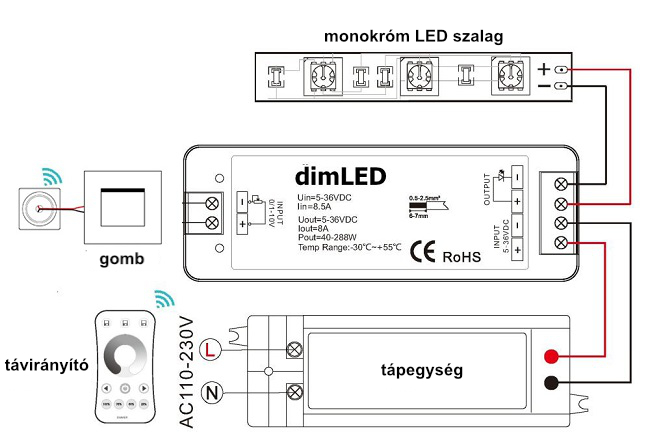

Kép: A gomb csatlakoztatása egy vezeték nélküli dimLED-vezérlőhöz a dimLED-vevővel párosított gomb alatt.
