Szeretné a hagyományos fénycsöveket LED fénycsövekre cserélni? A csere módja attól függ, hogy a lámpatest gyújtóval és mágneses előtéttel vagy elektronikus előtéttel működik-e. A régebbi lámpatesteknél a csere gyakran nagyon egyszerű, míg a korszerűbb lámpatesteknél az elektromos bekötés szakszerű átalakítására van szükség. Ebben az útmutatóban bemutatjuk, hogyan ismerheti fel a lámpatest típusát, hogyan kell helyesen bekötni a LED fénycsövet, és mire kell ügyelni biztonsági és jogszabályi szempontból.

Mire lesz szüksége a LED-re való átálláshoz

Hogyan válassza ki a megfelelő LED világítást? Összeállítottunk egy áttekintést azokról a termékekről, amelyeket a hagyományos fénycsövek LED fénycsövekre történő cseréjénél a leggyakrabban használnak.

• LED T8 fénycsövek – a G13 foglalatú hagyományos fénycsövek leggyakoribb helyettesítői (60 cm, 90 cm, 120 cm és 150 cm)
• LED T5 fénycsövek – keskenyebb fénycsöves lámpatestekhez
• LED gyújtók és tartozékok – LED gyújtók, G13 foglalatok, csőfoglalatok és egyéb alkatrészek
• LED fénycsöves lámpatestek és világítótestek – ha a teljes lámpatest cseréjét tervezi



Tipp: Bizonytalan, hogy melyik LED fénycsövet válassza? A legtöbb esetben elegendő az eredeti fénycsövet azonos hosszúságú, azonos G13 foglalatú (T8) LED fénycsőre cserélni.

Miért érdemes a hagyományosról LED fénycsőre váltani?

A hagyományos fénycsövek hosszú éveken át az irodák, iskolák, raktárak és raktárak és ipari létesítmények szabványos világításának számítottak. A modern T8 LED fénycsövek azonban lényegesen jobb paramétereket kínálnak, és a legtöbb esetben kedvezőbb megoldást jelentenek.

A LED fénycsövek fő előnyei:

• alacsonyabb villamosenergia-fogyasztás (általában 40–60%-kal),
• hosszabb élettartam,
• azonnali teljes fényáram villogás nélkül,
• nagyobb kapcsolásállóság,
• alacsonyabb karbantartási költségek,
• nem tartalmaznak higanyt.



Ha a lámpatestek naponta több órán át működnek, a beruházás megtérülése általában nagyon gyors. A legnagyobb megtakarítást a vállalatoknál, raktárakban, gyártócsarnokokban, iskolákban vagy irodaépületekben végzett csere eredményezi.

A LED fénycsövek ezért raktárak és műhelyek LED világításához, valamint garázsok megvilágításához is megfelelő választást jelentenek, ahol fontos az azonnali bekapcsolás, a hosszú élettartam és az alacsony energiafogyasztás

Hogyan ismerhetem fel a lámpatest típusát – gyújtó mágneses vagy elektronikus előtét

Mielőtt megkezdi a fénycsövek LED fénycsövekre cserélését, fontos megállapítani, milyen típusú lámpatesttel rendelkezik. Két alapvető kialakítás létezik

Gyújtóval és mágneses előtéttel szerelt lámpatest

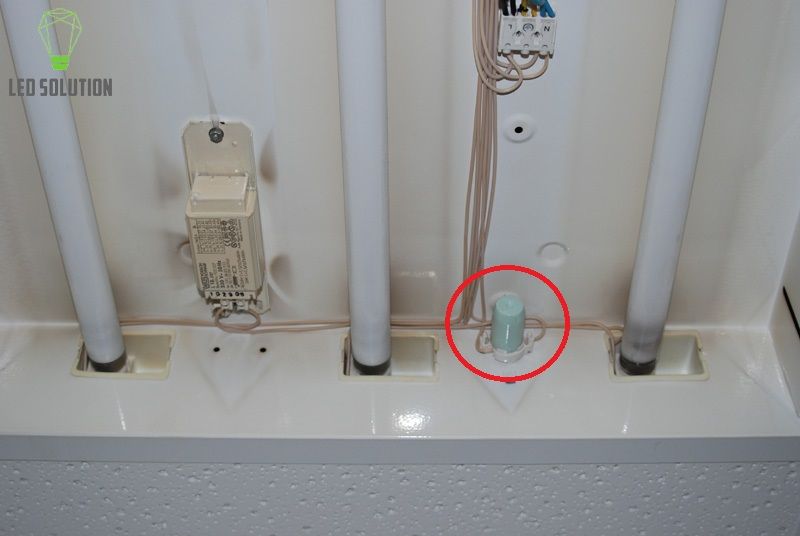

Ez egy régebbi lámpatesttípus. A fénycső mellett elhelyezett kerek gyújtóról ismerhető fel.

Az ilyen lámpatest a következőket tartalmazza:

• gyújtó,
• mágneses előtét.



Ezeknél a lámpatesteknél a legegyszerűbb a LED-re történő csere.

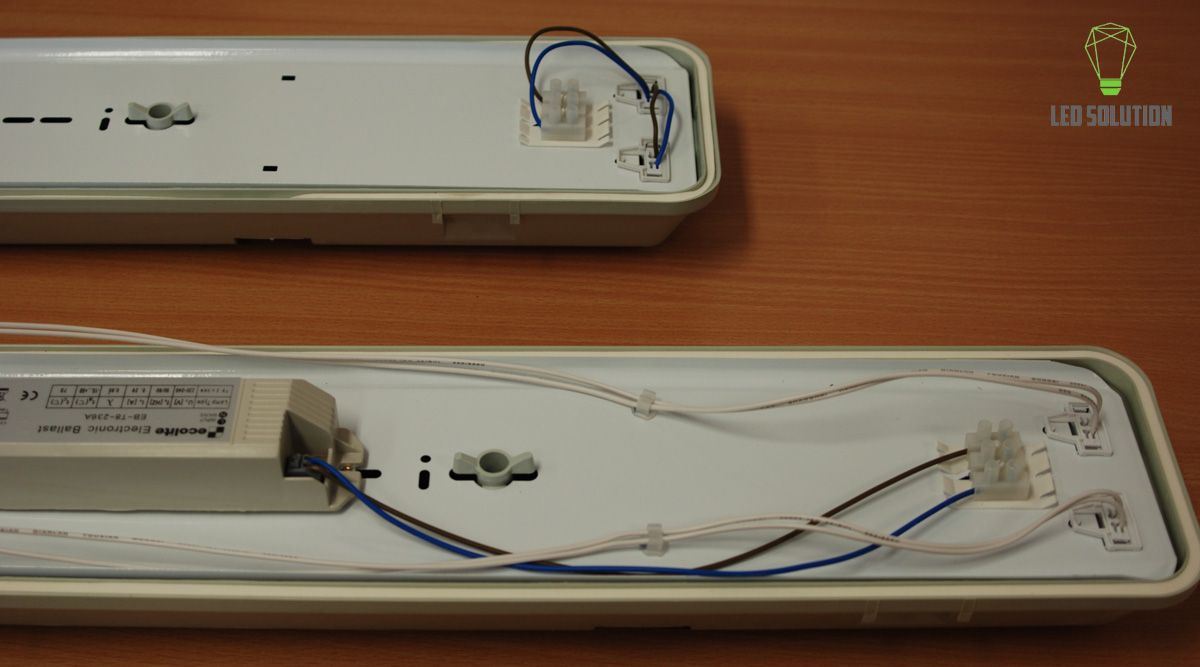

Elektronikus előtéttel szerelt lámpatest

Az újabb lámpatestekben már egyáltalán nincs gyújtó. Helyette elektronikus előtétet használnak, amely általában a lámpatest belsejében található. Ezeknél a lámpatesteknél az elektronikus előtétet le kell választani, a lámpatestet pedig a használt LED fénycső típusának megfelelően át kell alakítani.

Miért fontos ez?

Minden lámpatesttípus más módon igényli a LED fénycső bekötését. A helytelen bekötés működésképtelenséget vagy a fényforrás károsodását okozhatja.

Mi az egyoldali és a kétoldali bekötésű LED fénycső?

A LED fénycsövek tápellátására nincs egységes szabvány. Ezért kétféle bekötési móddal találkozhat. Szerelés előtt mindig ellenőrizze, hogy az adott LED fénycső milyen bekötést használ. Az információ általában a termék címkéjén vagy a műszaki dokumentációban található.

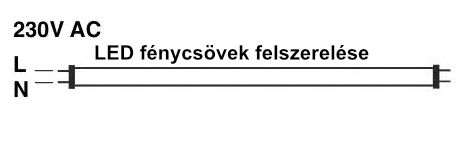

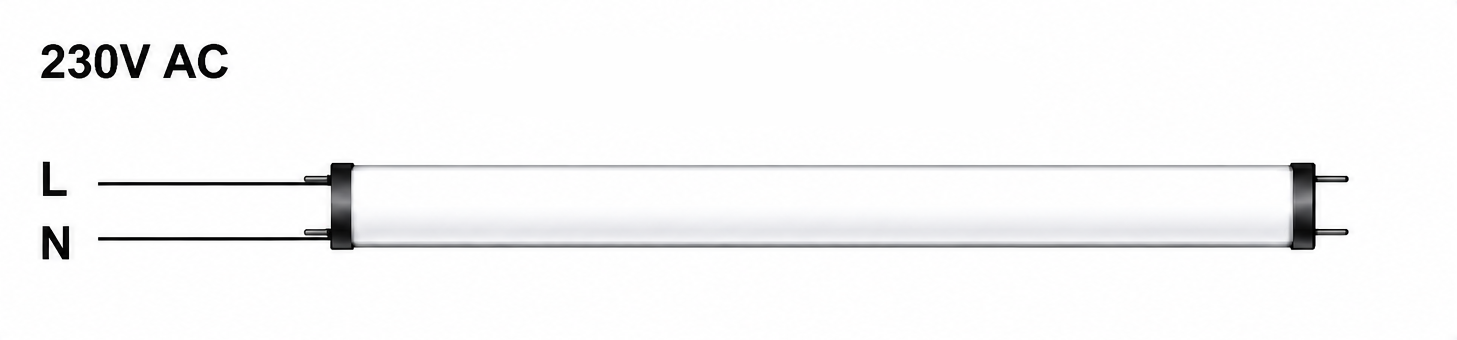

Egyoldali bekötésű LED fénycső

Egyoldali bekötés esetén a fázis- és a nullavezető a fénycső ugyanazon oldalára csatlakozik. A másik oldal kizárólag mechanikai rögzítésre szolgál. Ezt a megoldást ma biztonságosabbnak tekintik, és a gyártók nagy része ezt alkalmazza.

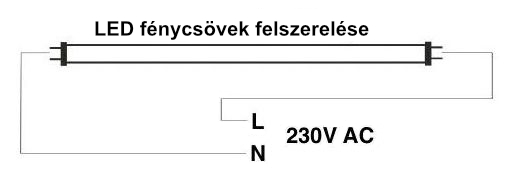

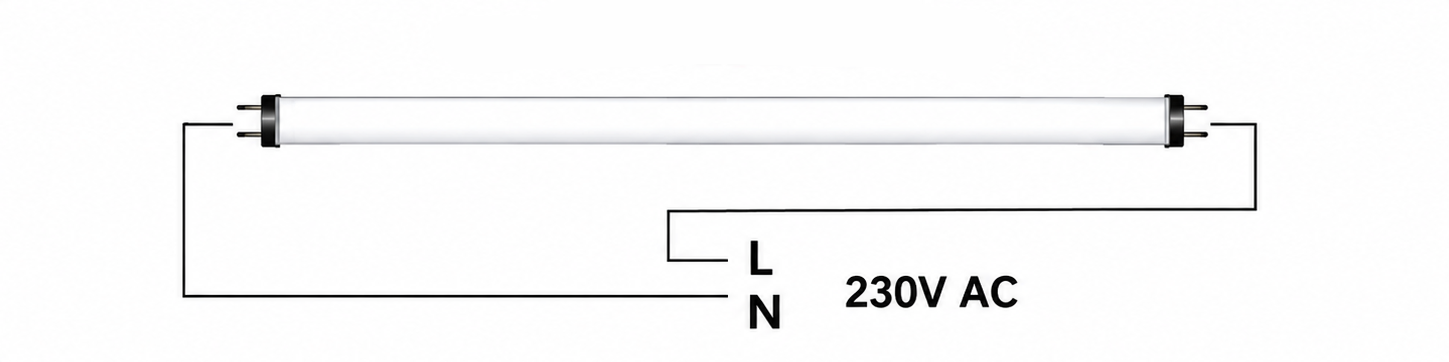

Kétoldali bekötésű LED fénycső

A kétoldali bekötés a hagyományos fénycsövek elvén alapul. A fázisvezető a fénycső egyik oldalára, a nullavezető pedig a másik oldalára csatlakozik. A LED fénycső cseréjekor a lámpatest bekötésének pontosan meg kell felelnie a használt fényforrás típusának.



Hogyan kell bekötni a LED fénycsövet gyújtóval és mágneses előtéttel szerelt lámpatestben?

Ha a lámpatest hagyományos gyújtót és mágneses előtétet tartalmaz, a csere általában a legegyszerűbb. A legtöbb esetben elegendő a hagyományos gyújtót LED gyújtóra cserélni, majd behelyezni az új LED fénycsövet. Kétoldali tápellátású LED fénycsöveknél a LED gyújtót általában nem használják; mindig a gyártó ajánlása az irányadó.

Hogyan távolítsuk el a fénycső burkolatát?

A lámpatest kinyitása előtt mindig kapcsolja le az áramot, lehetőleg a megfelelő kismegszakítóval, és várja meg, amíg a fénycső lehűl. A burkolat eltávolításának módja a lámpatest kialakításától függ, ezért soha ne próbálja erővel meglazítani.

Kádas fénycsöves lámpatestnél a műanyag burkolatot leggyakrabban az oldalakon található fém- vagy műanyag reteszek rögzítik. A reteszeket egymás után oldja ki, és közben tartsa a burkolatot, hogy a kioldás után ne essen le. Egyes modelleknél a burkolatot először enyhén össze kell nyomni, oldalra kell csúsztatni vagy ki kell akasztani a horonyból.

Sínes lámpatestnél a fénycső teljesen szabadon lehet, vagy keskeny, bepattintható burkolat védheti. Ezt általában az oldalsó szélek óvatos összenyomásával és lefelé húzásával lehet eltávolítani. Ha a burkolat csavarokkal van rögzítve, először lazítsa meg azokat megfelelő csavarhúzóval.

A burkolat eltávolítása után kiveheti az eredeti fénycsövet, és megállapíthatja, hogy a lámpatest gyújtót, mágneses előtétet vagy elektronikus előtétet tartalmaz-e.

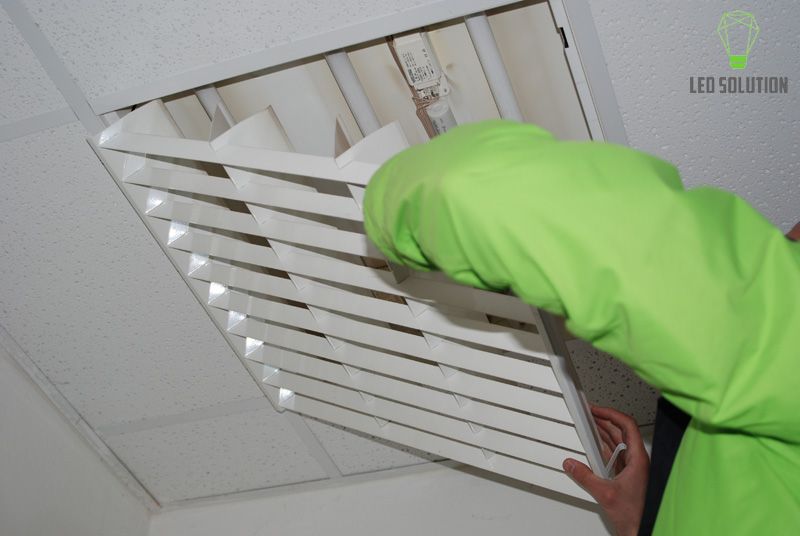

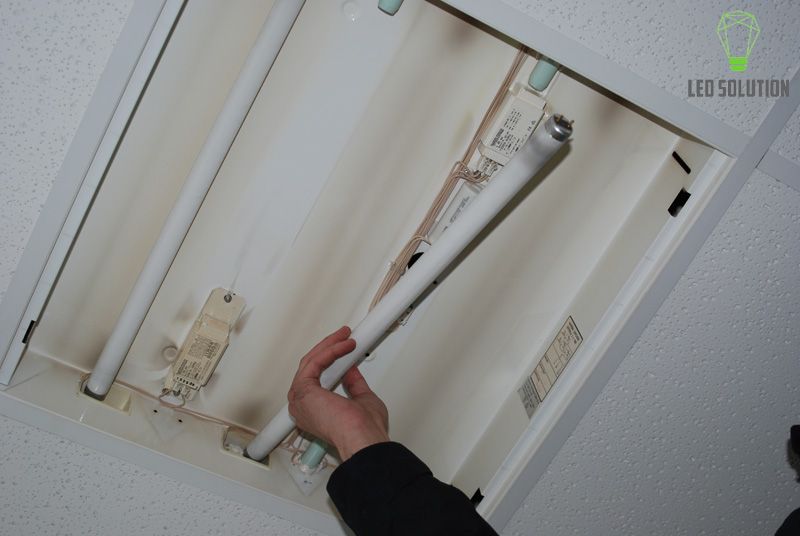

Távolítsa el a lámpatest fedelét.	Győződjön meg róla, hogy a lámpatest áramtalanítva van, és vegye ki a fénycsöveket.

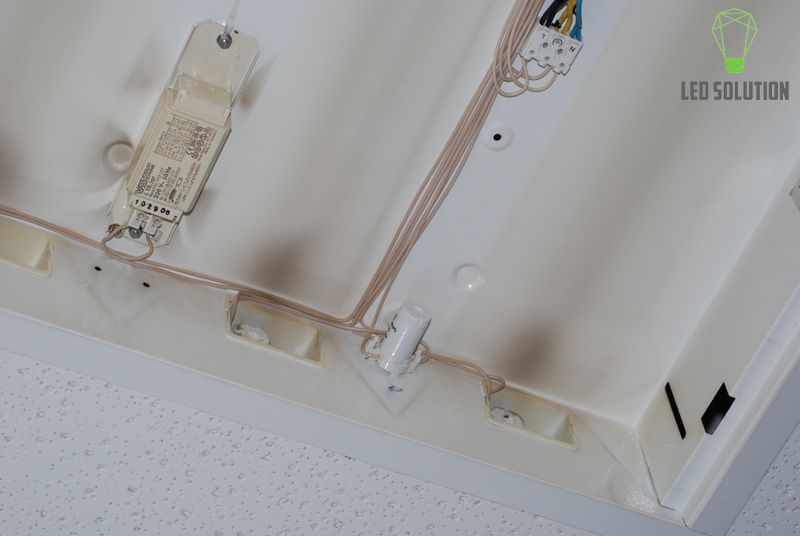

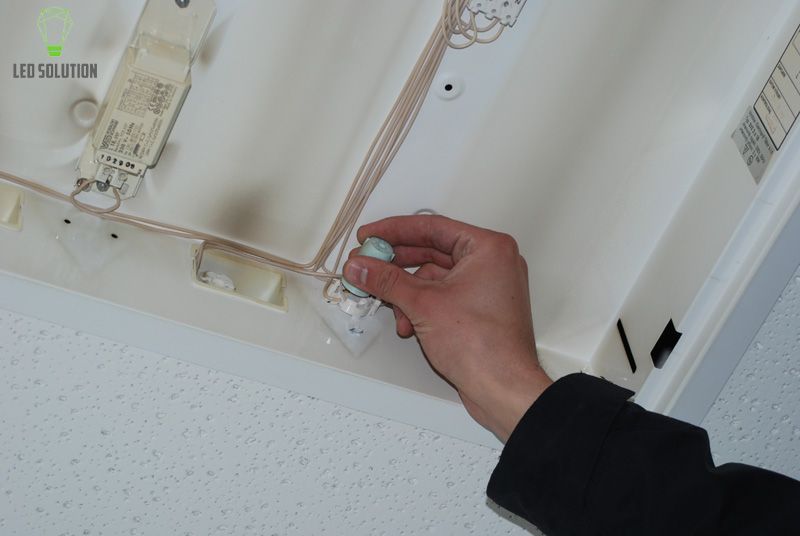

Keresse meg az indítót.	Forgassa el kissé, és vegye ki.

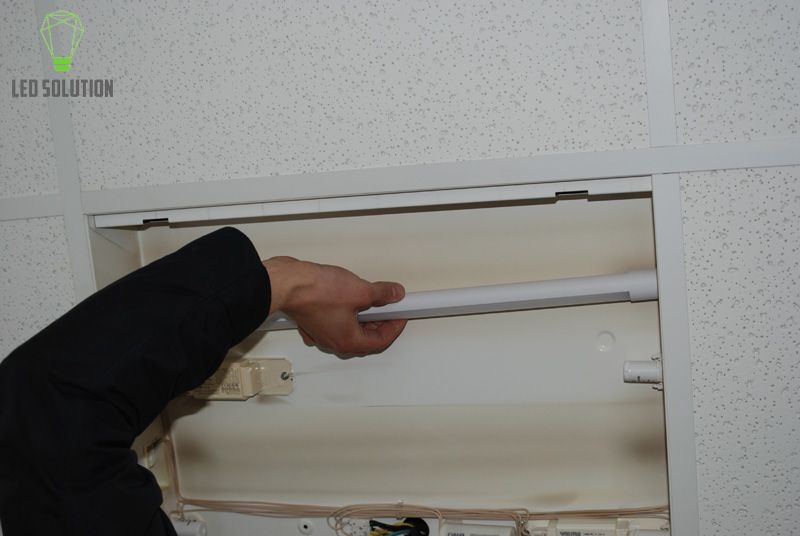

Cserélje ki a LED-csőhöz csatlakoztatott LED-indítót.	Szerelje be a LED-fénycsöveket.

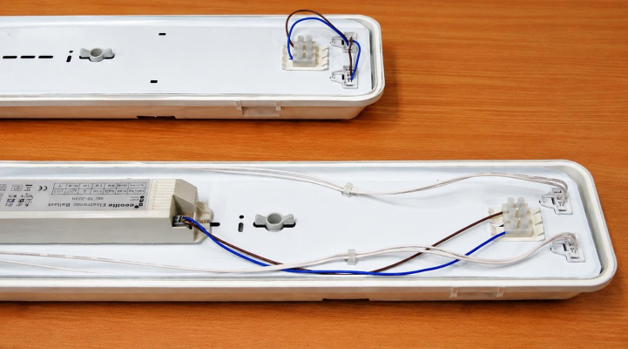

Hogyan kell bekötni a LED fénycsövet elektronikus előtéttel szerelt lámpatestben?

A korszerűbb fénycsöves lámpatestek már nem használnak hagyományos gyújtót vagy mágneses előtétet. Ezek helyett elektronikus előtétet tartalmaznak, amely biztosítja a fénycső tápellátását.

LED fénycsőre történő átálláskor ezt az előtétet teljesen le kell választani vagy el kell távolítani. A LED fénycsövek közvetlenül 230 V-os hálózati feszültségről működnek, ezért az elektronikus előtétre már nincs szükségük.

A gyújtóval szerelt lámpatestekkel ellentétben ez már a lámpatest elektromos bekötésébe történő beavatkozás, amelyet szakképzett villanyszerelőnek kell elvégeznie.

Az eljárás attól függ, hogy az alábbiak közül melyiket használja:

• egyoldali tápellátású LED fénycső
• vagy kétoldali tápellátású LED fénycső.



Ezért mindig kövesse a LED fénycső gyártója által mellékelt kapcsolási rajzot.



Milyen hosszúságú és teljesítményű LED fénycsövet válasszunk?

A hagyományos fénycső LED fénycsőre történő cseréjénél a legfontosabb az azonos hosszúság és azonos foglalat megtartása.

A legtöbb általános lámpatestben G13 foglalatú T8 LED fénycsöveket használnak.

Az eredeti fénycső hossza	Foglalat	Jellemző LED-teljesítmény*	A helyettesített hagyományos fénycső
60 cm	G13 (T8)	9–10 W	18 W
90 cm	G13 (T8)	14 W	30 W
120 cm	G13 (T8)	18 W	36 W
150 cm	G13 (T8)	22–24 W	58 W

*A teljesítményértékek az adott gyártói modelltől függően eltérhetnek.

Ha keskenyebb, G5, foglalatú fénycsöves lámpatesttel rendelkezik, T5 LED fénycsőre lesz szüksége.

Megrendelés előtt javasoljuk ellenőrizni:

• az eredeti fénycső hosszát,
• a foglalat típusát (G13 vagy G5),
• a LED fénycső bekötési módját (egyoldali vagy kétoldali).



Áttekintés a lámpatest típusa szerint

Lámpatest típusa	Szükséges teendő	Ajánlott nehézségi szint
Gyújtó + mágneses előtét	A gyújtó cseréje LED gyújtóra (vagy a fénycső típusától függően eltávolítása)	Átlagos felhasználó is elvégezheti*
Gyújtó + az előtét eltávolítása	A lámpatest átkötése	Villanyszerelő
Elektronikus előtét	Az előtét leválasztása és a lámpatest átkötése	Villanyszerelő

*Csak akkor, ha nincs szükség a lámpatest elektromos bekötésének módosítására.

Mire kell ügyelni a LED-re történő átálláskor?

A fényforrás egyszerű cseréje egy dolog, de a lámpatest átalakításakor a biztonsági és jogszabályi követelményeket is be kell tartani.

Ha a lámpatest elektromos bekötése megváltozik (például az elektronikus előtét vagy a mágneses előtét eltávolításával), az átalakított lámpatestért való felelősség arra a személyre vagy vállalkozásra száll át, aki vagy amely az átalakítást elvégezte.

Ebben az esetben szükséges:

• az átalakítás biztonságos kivitelezése,
• a berendezés elektromágneses összeférhetőségének megőrzése,
• a vonatkozó biztonsági szabványok betartása,
• az átalakított lámpatest új címkével történő megjelölése.



Az új címkének különösen a következőket kell tartalmaznia:

• védettségi fokozat (IP),
• üzemi hőmérséklet,
• a felhasznált LED fénycsövek száma és teljesítménye,
• az átalakítást végző személy vagy vállalkozás azonosítása,
• az átalakítás dátuma.



Ha nem biztos a helyes eljárásban, vagy nagyobb mennyiségű lámpatestet alakít át, javasoljuk szakszerű szerelési szolgáltatás igénybevételét.

GYIK – Gyakran ismételt kérdések

Hogyan köthetem be a LED fénycsövet a hagyományos fénycső helyett?
Ez a lámpatest típusától függ. Gyújtóval és mágneses előtéttel szerelt lámpatestnél vegye ki a hagyományos gyújtót, cserélje LED gyújtóra, majd helyezze be aT8 LED fénycsövet. Elektronikus előtéttel szerelt lámpatestnél az előtétet le kell választani, és a fénycsövet a bekötés típusának megfelelően közvetlenül 230 V-ra kell csatlakoztatni. A műveletet csak megfelelő szakképesítéssel rendelkező személy végezheti.

Mi a különbség az egyoldali és a kétoldali bekötésű LED fénycső között?
Egyoldali bekötés esetén a fázis- és a nullavezető a fénycső egyik végéhez csatlakozik, a másik oldal csak tartja a csövet. Kétoldali bekötés esetén a fázis az egyik, a nullavezető pedig a másik végén található. A bekötési típusnak pontosan meg kell felelnie az adott LED fénycsőnek, különben nem világít vagy károsodhat. A bekötés típusa minden terméknél fel van tüntetve a T8 LED fénycsövek kategóriájában.

El kell távolítanom a gyújtót és az előtétet a LED-re történő átálláskor?
Gyújtóval szerelt lámpatesteknél elegendő a gyújtót LED gyújtóra cserélni, amely általában a fénycső csomagolásának része, vagy külön tartozékként beszerezhető. A mágneses előtét a helyén maradhat, de növeli a fogyasztást, ezért a maximális megtakarítás érdekében javasoljuk a leválasztását. Elektronikus előtéttel szerelt lámpatesteknél az előtét leválasztása minden esetben szükséges. Ezt a beavatkozást villanyszerelőnek kell elvégeznie.

Milyen hosszúságú LED fénycsőre van szükségem?
A LED fénycsövek a hagyományos fénycsöveket azonos hosszúságban helyettesítik, leggyakrabban 60 cm, 120 cm és 150 cm hosszúságban, G13 (T8) foglalattal. A hosszúságot az eredeti fénycső alapján válassza ki; a meglévő lámpatestbe azonos hosszúságú és foglalatú fénycső illik. Összehasonlítható fényerő mellett a LED teljesítménye wattban általában körülbelül a fele. Hosszúság szerint a T8 LED fénycsövek kategóriájában választhat.

Villanyszerelőnek kell elvégeznie a fénycső LED-re cserélését?
A gyújtóval szerelt lámpatest egyszerű cseréje (a gyújtó kivétele, a LED gyújtó és a fénycső behelyezése) elektrotechnikai végzettség nélkül is elvégezhető. Amint azonban a bekötésbe is be kell avatkozni (a mágneses vagy elektronikus előtét leválasztása, 230 V-ra történő átkötés), az átalakítást szakképzett villanyszerelőnek kell elvégeznie. Az átalakítás után a lámpatestet az új paramétereket tartalmazó címkével is el kell látni.
